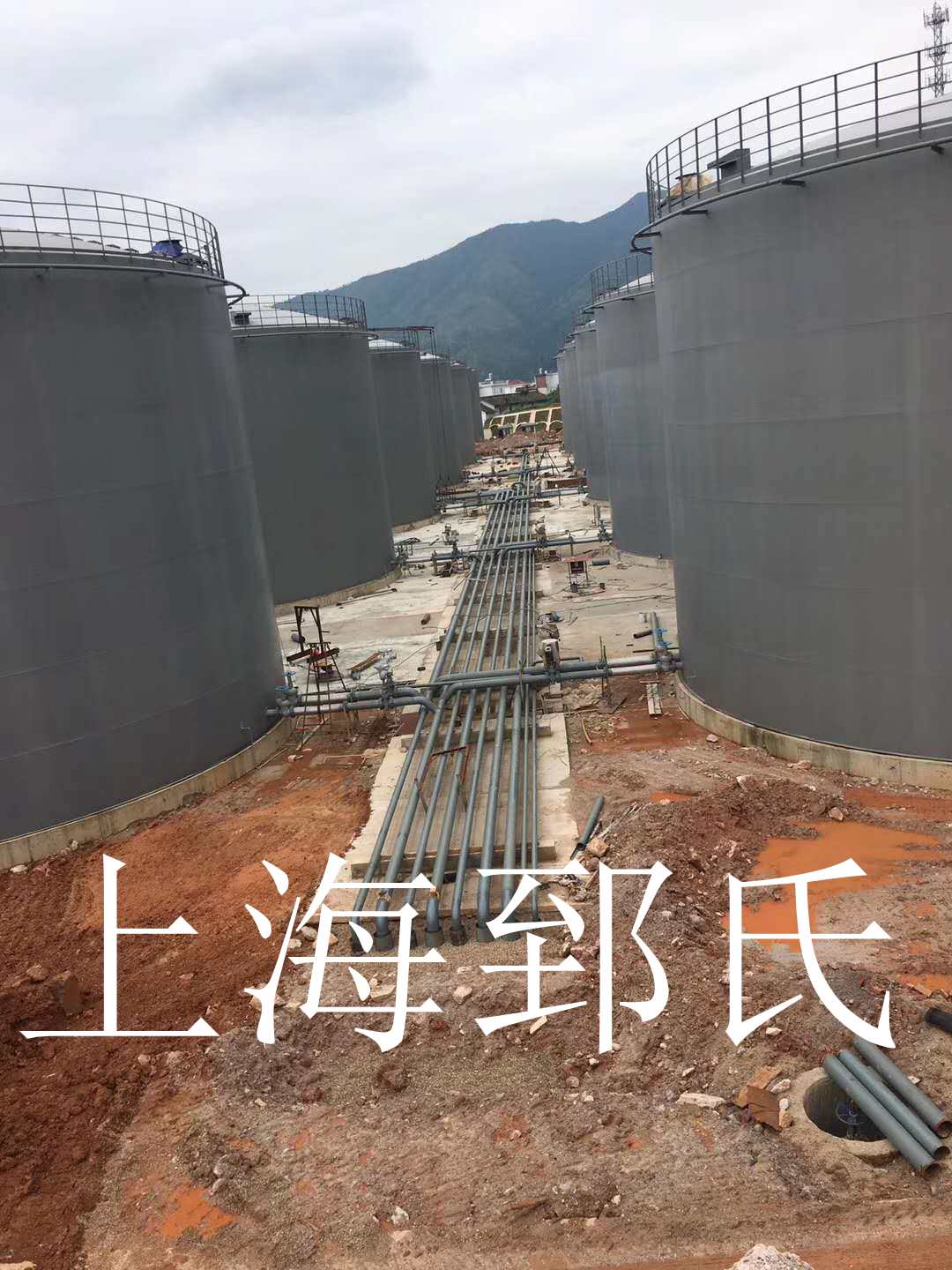

      1. 3萬立方儲罐(福州項目)

        承接各類大型不銹鋼碳鋼儲罐(全球接單)


        上海帕竭希金屬制品有限公司

        上海郅氏實業有限公司

        專業定制各類大型儲罐、利浦罐、鋼板倉、全球均可接單。

        廠址:上海市奉賢區西渡肖玻路195號5幢廠房

        銷售熱線: 021-54222751
                      021-54170236
        手機:13671930308
        郵箱: 372581949@qq.com
        網址:www.eyuyao.cc
        聯系人:郅興戰





        13685039930e47d6ffb6f7b9d4f7f7

        aef9b782f4aef3bae1e2ad4e01d7fc



        7febe3902fb9024bfe455b7edd36c8

        4d323b3ab9a89d873dd16399af18a9

        1b9449715808713c178c15e86b6507

        e96d28144cfcaf4d3b5cd994dfb779





        產 品 說 明

        大型立式鋼制儲罐是非常重要的儲運設備,越來越多地被應用于原油、成品油等儲
        運工程中,其中立式圓筒形拱頂儲罐和浮頂儲罐最為普遍。因此,立式圓形儲罐的制作
        安裝也不斷更新發展。
        大型儲罐的預制、罐體提升及焊接是儲罐制安的主要工序,直接影響儲罐制安的施
        工質量。同時,儲罐制安工作中,主要的工作量集中在焊接工序上。在當今施工行業,
        自動焊技術已經滲入到儲罐制安工藝中,但自動焊機以儲罐“正裝”為基準進行設計。
        我公司在大型儲罐制安中,為了減少高空作業量,減少腳手架的投入等,習慣于“倒
        裝法”作業。為此,我公司技術人員與焊機廠進行多次研討,將適用于“正裝法”的懸掛式
        “橫焊機”改造成適用“倒裝法”的軌道式“橫焊機”,同時,在罐體提升過程中,為了更穩、
        更快,用“液壓頂升”設備代替了原來的電動倒鏈。將自動焊、液壓頂升等先進的施工工
        藝融入到“倒裝法”施工工藝之中,另外在自動焊方面采用自行研發的了“單面焊雙面成
        型”技術。
        本施工工藝,經過實踐證明安全、可靠、先進。罐體的焊接質量能夠滿足規范要求,
        同時克服了“正裝法”的一些不足,是一項值得在同行業推廣的施工工法。
        2.工法特點
        2.1大型立式儲罐主體制作安裝方法有“正裝法”和“倒裝法”兩種,本施工工法是以

        “倒裝法”為基礎研發的。
        2.2本施工工法主要是將自動焊接技術及液壓頂升技術應用于儲罐的“倒裝法”施工
        工藝中。
        2.3本施工方法主要是將“正裝法”的“埋弧橫焊機”進行了改造,即從“懸掛式”改造成
        “軌道式”,使之與“倒裝法”相適應。同時采用“單面焊雙面成型”工藝。
        2.4本施工技術克服了大型儲罐“正裝法”制安過程中存在的不足:如高空作業量大,
        需要搭設滿堂紅腳手架,大型吊車投入量大等。
        2.5本施工工法將自動焊、液壓頂升技術用于儲罐制安中,提高了工作效率,降低
        了施工成本。
        2.6本施工工法經過是實踐證明,操作簡單、可靠,是一項值得在同行業推廣的施
        工工藝。
        3.使用范圍
        本施工工法適用于大型立式鋼制儲罐(容積≥1萬m3),采用“倒裝法”進行制安施工。
        4.工藝原理
        4.1大型立式儲罐采用“倒裝法”施工,是指以罐底為基準平面,先安裝頂圈壁板和
        罐頂,然后自上而下進行逐圈壁板焊接、頂升,直到罐壁安裝完畢。本工藝可以減少高
        空作業量,減少大型吊車的投入,作業安全、可靠。
        4.2大型立式儲罐立縫焊接采用氣電立焊機電渣焊技術,環縫焊接采用埋弧單面焊
        雙面成型技術。在“正裝法”施工中,埋弧焊機始終懸掛在頂層壁板上,沿壁板滑動進行
        環縫焊接。但在“倒裝法”施工工藝中,埋弧焊機不能采用懸掛形式,只有對其改造,給
        其設計環形軌道,讓焊機沿軌道進行環縫焊接。
        4.3大型立式儲罐采用“倒裝法”作業時,罐體提升也是制安的主要工序,傳統施工

        工藝是利用中心柱電動倒鏈進行提升罐體。為了改善工人作業環境、提高工作效率,本
        工法采用液壓頂升裝置,實現罐體提升,提升過程平穩、安全、可靠。
        4.4本施工工法主要是將“自動焊、液壓頂升”技術融入大型儲罐“倒裝法”施工中,減
        少了投入,降低了成本,安全、可靠,是一項值得推廣的施工工藝。
        5.施工工藝流程及操作要點
        5.1施工工藝流程
        基礎驗收→底板、壁板、浮頂、附件預制→罐底板安裝、焊接→液壓頂升裝置安裝→
        橫焊機軌道安裝→頂層壁板組對、立縫焊接→罐頂安裝→壁板提升→壁板圍板、立縫焊接
        →環縫焊接→頂層壁板安裝→邊緣板焊接→試驗
        5.2操作要點
        以50000m3浮頂儲罐制安為例:
        5.2.1底板下料預制
        工藝流程:準備工作→材料驗收→劃線→復檢→切割→打磨→檢查記錄→防腐→標識→
        交付安裝
        底板下料采用半自動割與手動割相配合進行坡口加工,并根據排版圖進行下料。
        排版圖應符合下列要求:
        外圈邊緣板直徑比設計直徑放大0.1%,按60mm考慮。
        邊緣板沿罐底半徑方向的最小尺寸不得小于700mm。
        中幅板寬度不得小于1m,長度不得小于2m。
        底板任意相鄰焊縫之間距離不得小于300mm。
        弓形邊緣板尺寸的測量部位如圖1,其允許偏差應符合表1的要求。







        圖5罐底板弓形邊緣板測量圖
        弓形邊緣板尺寸允許偏差 表1
        測量部位
        允許偏差
        長度AB、CD
        ±2
        寬度AC、BD、EF
        ±2
        對角線之差│AD-BC│
        ≤3
        所有的底板在下料時必須認真作好記錄,要求切割后的成品料注明編號,必須標識
        出儲罐位號、排版編號、規格型號、安裝位置。
        5.2.2罐壁板的預制
        罐壁板的預制工藝流程為:準備工作→材料驗收→劃線→復檢→切割→打磨→成型→檢
        查記錄→防腐→交付安裝。
        5.2.2.1罐壁預制前應繪制排版圖,并應符合下列要求:
        A.底圈壁板的縱向縫與罐底邊緣板對接焊縫之間的距離不得小于300 mm。
        B. 各壁板之間的縱向焊縫宜向同一方向逐圈錯開,相鄰圈板縱縫間距宜為板長的
        1/3,且不得小于300mm。
        C.壁板板寬不得小于1000 mm,板長不得小于2000 mm。
        D. 壁板下料前后要有尺寸檢查記錄,控制長度方向上的積累誤差每圈不大于10

        mm,壁板下料尺寸允許偏差應符合表2的要求。測量位置見圖2。
        罐壁板尺寸允許偏差表2
        測量部位
        板長AB(CD)≥10m
        板長AB(CD)<10m
        寬度AC、BD、EF
        ±1.5
        ±1
        長度AB、CD
        ±2
        ±1.5
        對角線之差A(yù)D-BC
        ≤3
        ≤2
        AC、BD
        ≤1
        ≤1
        直線度



        AB、CD
        ≤2
        ≤2
        C F D
        罐壁板尺寸測量部位圖2
        E. 罐壁厚度大于12 mm時,開孔接管或補強板外緣與罐壁縱環縫之間的距離,應
        大于焊角尺寸的8倍,且不應小于250 mm。
        F. 罐壁厚度不大于12 mm時,開孔接管或補強板外緣與罐壁縱環縫之間的距離,
        不應小于150 mm,與罐壁環焊縫之間的距離,不應小于壁板厚度的2.5倍,且應不小
        于75 mm。
        G. 罐壁上連接件的墊板周邊焊縫與罐壁縱焊縫或接管,補強圈的邊緣角焊縫之間
        的距離,不應小于75 mm,如不可避免與罐壁焊縫交叉時,被覆蓋焊縫應磨平并進行

        射線或超聲波檢測,墊板角焊縫在罐壁對接焊縫兩側邊緣最少20 mm不焊。
        H. 抗風圈和加強圈與罐壁環焊縫之間的距離,不應小于150 mm。
        5.2.2.2壁板應在卷板機上進行卷制,壁板在卷制時滾板機輥軸軸線應與壁板長度
        方向相互垂直,并隨時用樣板檢查卷制弧度。壁板卷制后應直立在平臺上,水平方向用
        內弧樣板檢查,其間隙不得大于4mm。垂直方向用直線樣板檢查,其間隙不得大于2mm;
        檢查位置根據板的長度定,且不應少于3處,且弧形樣板長度不應小于2米。
        5.2.2.3在卷制壁板時,應用吊車或吊裝機具配合,防止在卷制過程中使已卷成的
        圓弧回直或變形,卷制好的壁板應用專用胎架運輸、存放。
        5.2.2.4對于儲罐壁板要下精料也要掌握以下幾點:
        A.下料時考慮壁板組對間隙
        B.壁板放線下料時幾何尺寸的一檢、二驗、三復合。
        C.不同板厚在不同時間下料時的熱脹冷縮的收縮量系數的確定。
        D.切割時是否按線切割、切割時是否采用計量器具按提前放好的基準線進行核對。
        5.2.3浮頂預制
        工序:準備工作→材料驗收→制作平臺→船艙環板、隔板預制→船艙型鋼預制→浮頂單
        盤板預制→交付安裝。
        5.2.3.1浮頂預制前,應根據圖樣要求及材料規格繪制排版圖。
        5.2.3.2單盤板的排版直徑,宜按設計直徑放大0.1,可放大60mm。
        5.2.3.3邊緣板沿罐底半徑方向的最小尺寸不得小于700mm;中幅板寬度不得小于
        1m,長度不得小于2m;底板任意相鄰焊縫之間距離不得小于300mm 。
        5.2.3.4船艙根據現場實際情況分17段預制,每段預制完成后按實際安裝位置進行
        編號,并標明安裝接頭序列號,船艙底板及頂板預制后,用直線樣板檢查平面度,間隙

        不應大于5mm;船艙內外邊緣板用弧形樣板檢查,間隙。
